1. Z폴드5 출시
지난달 7월 26일 드디어 삼성전자의 Z폴드5를 공개하고, 8월 11일 정식 출시하여 현재 Z플립5와 함께 삼성전자의 가장 최신 스마트폰으로 판매를 하고 있습니다.

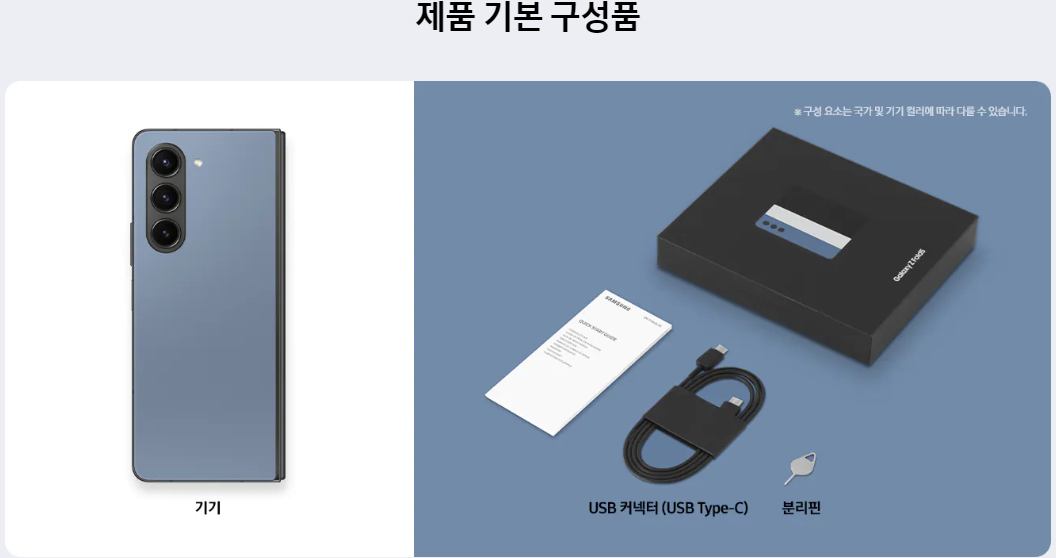

기존 작 대비 중간에 공간이 거의 없이 평평하게 접히도록 설계되어 큰 인기를 몰고 있는 듯 합니다만… 기존과 마찬가지로 여전히 충전기는 별매품으로 기본 구성품에는 빠져있네요.
아쉽게도 충전기는 빠져있네요(출처: https://www.samsung.com/sec/galaxy-z-fold5/launching/)
2. Z폴드5 배터리 및 충전 스펙
AP가 퀄컴에 스냅드래곤이니 메모리는 16GB니 뭐 이런 정보는 홈페이지나 다른 블로그에 아주 자세하게 잘 설명이 되어있어 오늘 포스팅의 주요 내용인 충전 관련 스펙만 간단히 살펴보도록 하겠습니다.

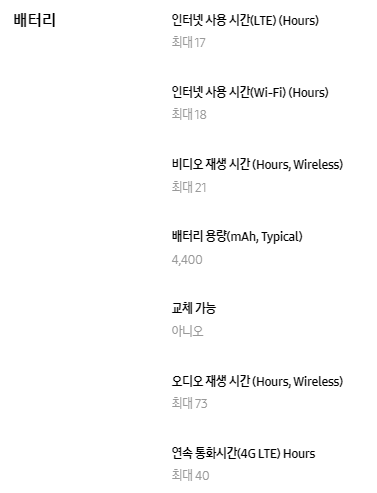

먼저 배터리는 내장형으로 4,400mAh 용량이 탑재되었고, 이 용량으로 인터넷 사용 시간은 최대 18시간까지 사용 가능하다고 표기 되어있습니다.
그런데 충전은 최대 몇 W까지 지원하는지 홈페이지에는 설명이 되어 있지 않지만 기사나 다른 블로그에서 보면 최대 25W까지 지원한다는 것을 확인할 수가 있었습니다.
3. Z폴드5 PD 충전 실험
3.1 삼성전자 65W 충전기

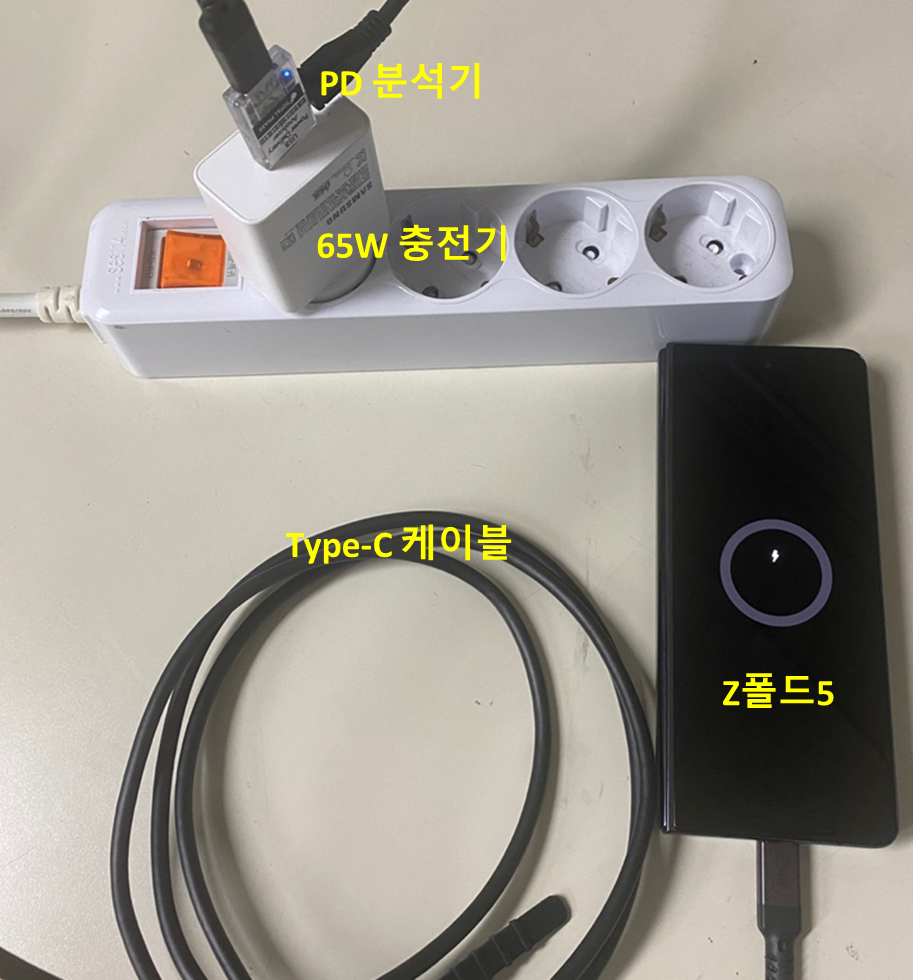

먼저 소문(?)대로 최대 25W 까지 충전을 지원하는지 아니면 그 이상의 충전양도 지원하는지 확인하기 위해 충분히 용량이 큰 충전기인 삼성전자 노트북에 사용되는 65W 충전기로 먼저 실험해 보기로 했습니다.
충전 분석을 위해서는 PD 분석기를 사용했습니다.
Power Delivery 분석기
삼성전자 65W 정품 충전기
삼성 갤럭시북 프로360에 동봉된 이 65W 충전기는 고정 전압으로 충전하는 Fixed PDO 4개(5V, 9V, 15V, 20V)를 지원하고, 전압이 배터리 상태에 따라 가변적으로 변하는 PPS 프로파일 5~20V/3.25A 1개를 지원하여 총 5개의 충전 프로파일을 지원한다고 표기되어 있습니다.
케이블은 20Gbps 속도에 최대 100W 충전까지 지원하는 USB 인증을 받은 아트뮤 제품을 사용했습니다.
100W를 지원
충전 실험은 Z폴드5가 완전히 켜지지 않을 때까지 방전을 시켜놓은 상태에서 시작하였으며, PD 분석기를 통해 전류가 완전히 0으로 떨어질 때까지 시간이 얼마나 걸리는지 확인했습니다.
먼저 충전기의 메시지를 분석해보니 충전기에 적혀있는 것과는 조금 다른 스펙으로 확인됩니다. 원래는 고정전압 프로파일 4개와 전압이 가변하는 PPS 프로파일 1개로 적혀있는데, PD 분석기로 확인한 결과 PPS 프로파일이 2개가 더 있는 것이 확인되네요.
그리고 전압도 5V부터 시작이 아닌 3.3V부터 지원하네요. 왜 더 많은 스펙이 있음에도 표기는 적게 했는지 이해는 안되지만 어쨌든 프로파일이 더 있어서 나쁠건 없을 것 같습니다.
삼성전자 65W 충전기 프로파일 3.3~11V, 3.3~16V 프로파일이 더 있습니다.

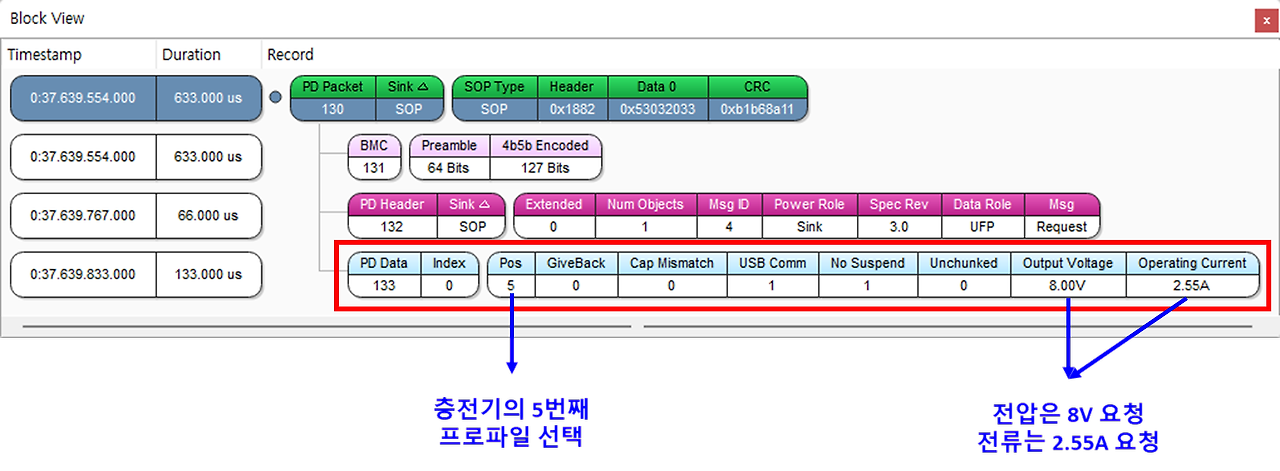

충전기의 프로파일을 받은 Z폴드5는 이 중에서 5번째 프로파일 즉, 3.3~11V를 충전할 수 있는 PPS를 선택했고, 최초로 요청한 전압은 8V로 전류는 2.55A를 요청했습니다.
Z폴드5가 선택한 충전 프로파일

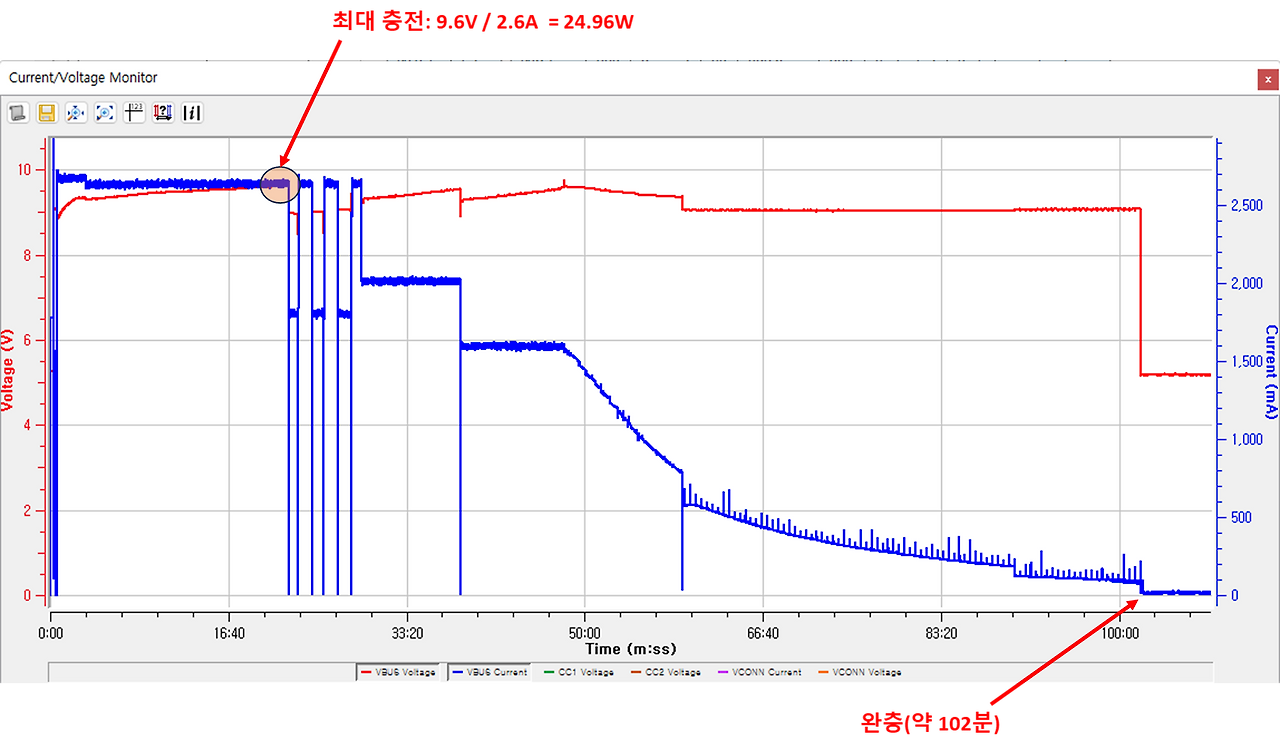

완충되기까지 모든 그래프를 살펴본 결과 최대 충전은 전압은 약 9.6V에 전류는 약 2.6A로 약 24.96W로 충전하여 Z폴드5는 최대 25W까지 지원하는 것으로 보여집니다.
완충까지는 약 102분(1시간 42분)이 소요되었고, 배터리 양의 따라 전압과 전류가 충전 내내 가변되는 것을 확인할 수가 있었습니다.
삼성전자 65W 충전기로 완충까지 하는 그래프
65W까지 충전할 수 있는 충전기를 이용했음에도 25W 까지만 충전을 지원하는 것을 확인했습니다.
다만 PPS를 지원하여 배터리 상태에 따라 좀 더 효율적으로 충전할 수 있는 PPS를 지원하여 좀 더 안정적으로 배터리를 충전하여 오랫동안 배터리 효율 저하 없이 사용할 수 있을 것으로 보입니다.
3.2 삼성전자 25W 충전기
그 다음으로는 삼성전자에서 판매하고 있는 25W 정품 충전기를 준비했습니다.
25W 충전하기 당연하겠지만 그래도 직접 눈으로 확인해보고 싶어 실험을 진행해봤습니다.
삼성 PD 25W 정품 충전기
삼성전자 25W 정품 충전기는 고정 전압으로 충전하는 5V/3A, 9V/2.77A PDO를 지원하고, 전압이 배터리 상태에 따라 가변적으로 변하는 PPS 프로파일 3.3~5.9V/3A 와 3.3~11V/2.25A 2개를 지원하여 총 4개의 충전 프로파일을 갖고 있습니다.
마찬가지로 케이블은 65W 충전 실험에 사용했던 동일한 아트뮤 케이블을 사용했습니다.

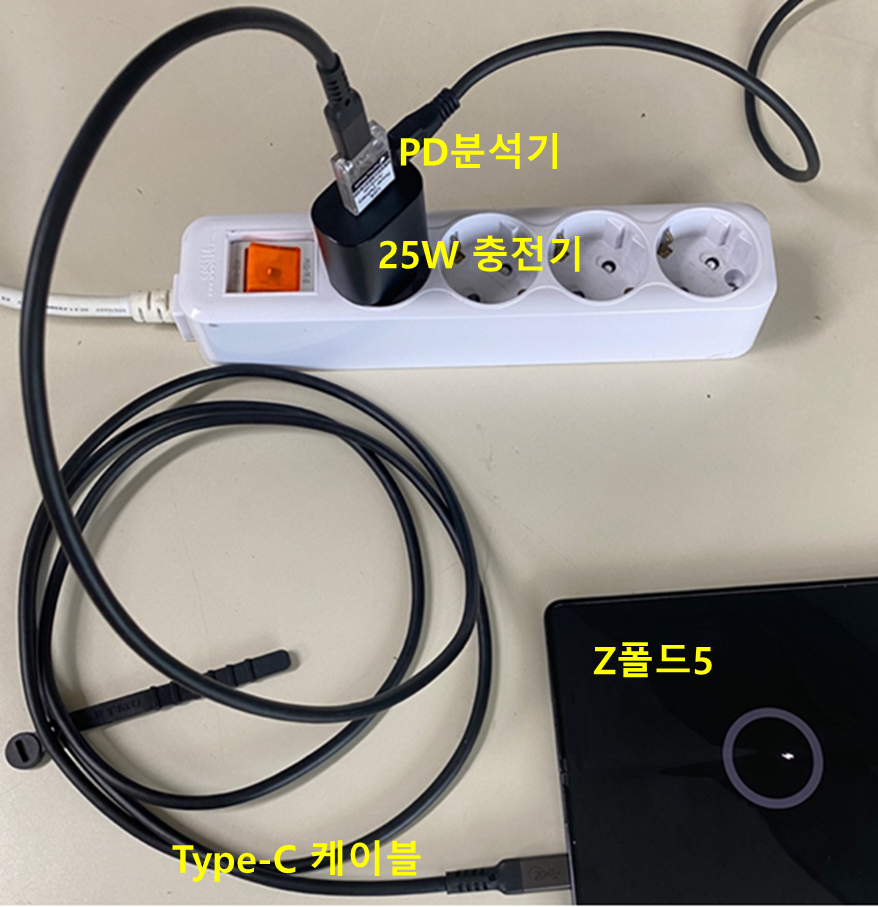

충전실험 연결도
먼저 충전기의 메시지를 분석해보니 충전기에 적혀있는 그대로 고정 전압 충전 프로파일로 5V, 9V 2개가 있고, PPS 프로파일도 3.3~5.9V와 3.3~11V 두 개가 확인됩니다.
삼성 25W 충전기가 지원하는 충전 프로파일(총 4개)

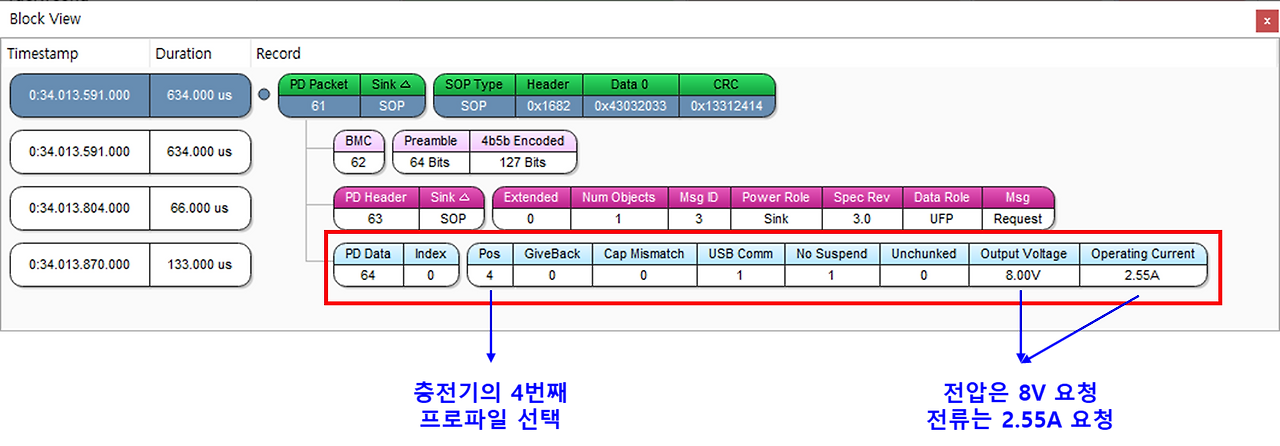

충전기의 프로파일을 받은 Z폴드5는 이 중에서 4번째 프로파일 즉, 3.3~11V를 충전할 수 있는 PPS를 선택했고, 최초로 요청한 전압은 8V로 전류는 2.55A를 요청했습니다. 선택한 프로파일이 앞서 65W 충전기에서 선택했던 프로파일과 동일합니다.
Z폴드5가 요청한 충전 프로파일

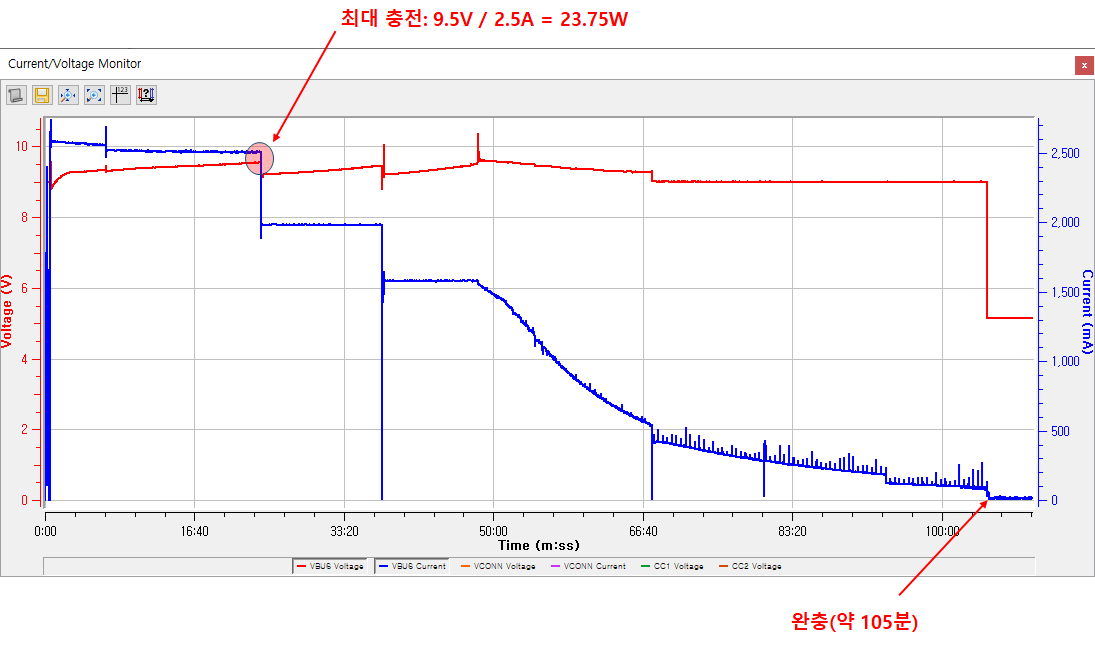

완충되기까지 모든 그래프를 살펴본 결과 최대 충전은 전압은 약 9.5V에 전류는 약 2.5A로 약 23.75W로 앞서 65W 충전기로 충전했을 때 보다 살짝 낮긴 하지만 거의 같다고 봐도 무방할 것 같습니다.
완충까지는 약 105분(1시간 45분)이 소요되어 65W 충전기와 3분밖에 차이가 나질 않았고, 마찬가지로 PPS를 지원하여 전압과 전류를 가변하여 충전하는 모습을 보였습니다.
Z폴드5 완충까지의 그래프

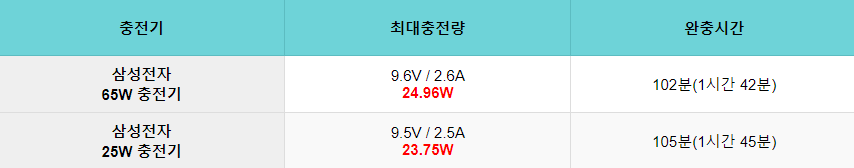

4. 정리
- Z폴드5의 최대 충전량은 25W
- PPS를 지원하므로 PPS를 지원하는 충전기 사용하는 것을 추천
- 3A 이상의 충전을 지원하지 않고 있어 E-Marker 케이블은 불필요
- 최소 25W 이상의 PPS를 지원하는 충전기를 사용하는 것을 추천
