1. Z플립5 출시
지난 글에서는 Z플립5와 함께 출시한 Z폴드5의 PD 충전 실험에 대해 글을 올린 적이 있습니다.(아래 링크 참조)
이번 Z플립5도 폴드와 동일하게 구성품에 PD 충전기는 빠져있습니다. 그래서 Z플립5도 PD충전기는 어떤걸 선택해야 할 지 알아보기 위해 실험을 해봤습니다.

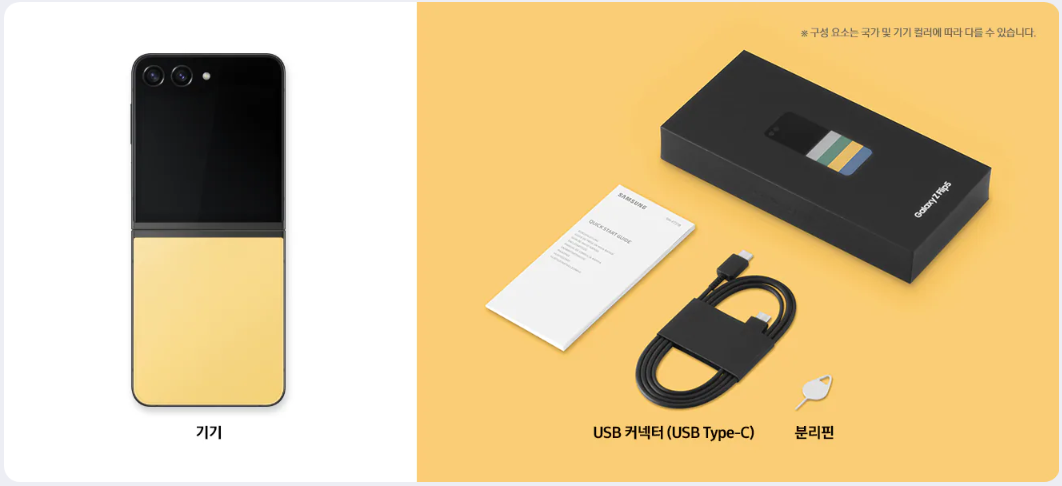

Z플립5 기본구성
2. Z플립5 배터리 및 충전 스펙
Z폴드5 포스팅과 마찬가지로 AP와 메모리, 디스플레이 등의 정보는 홈페이지나 다른 블로그에 아주 자세하게 잘 설명이 되어있어 오늘 포스팅의 주요 내용인 충전 관련 스펙만 간단히 살펴보도록 하겠습니다.
배터리의 용량은 3,700mAh로 폴더 제품에 비해 크기가 작은만큼 배터리의 용량도 좀 작게 나왔습니다. 하지만 그만큼 디스플레이가 작아져서 그런지 사용 시간은 폴드와 크게 다르지 않습니다.

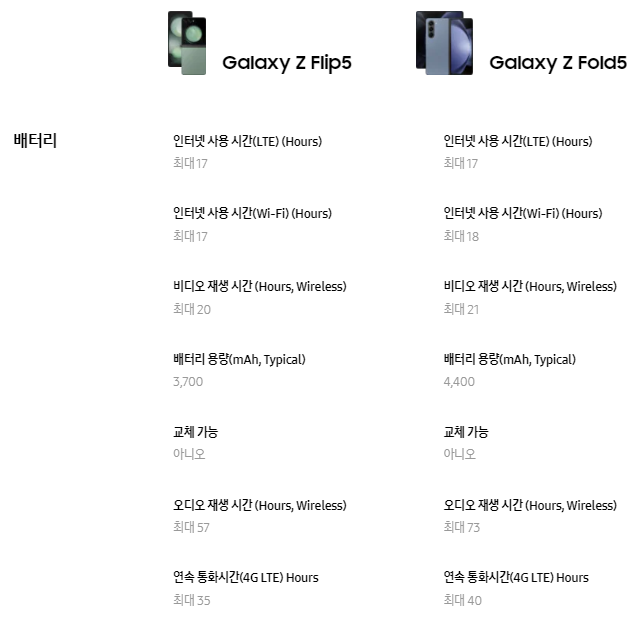

Z플립5 배터리 스펙
충전은 최대 몇 W까지 지원하는지 홈페이지에는 설명이 되어 있지 않지만 기사나 다른 블로그에서 보면 최대 25W까지 지원한다는 것을 확인할 수가 있었습니다.
3. Z플립5 PD 충전 실험
3.1 삼성전자 65W 충전기
Z폴드5 때와 동일하게 25까지만 충전을 지원하는지 아니면 그 이상의 충전양도 지원하는지 확인하기 위해 충분히 용량이 큰 충전기인 삼성전자 노트북에 사용되는 65W 충전기로 먼저 실험해 보기로 했습니다.
충전 분석을 위해서는 PD 분석기를 사용했습니다.

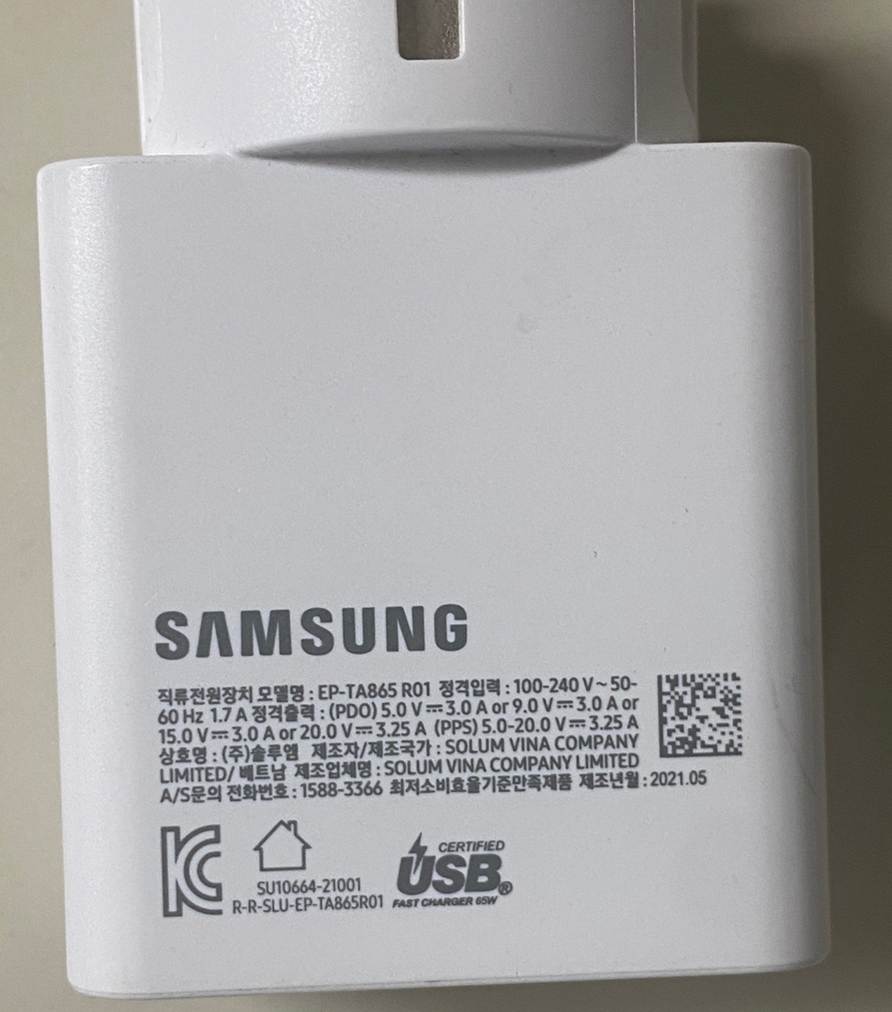

삼성전자 65W 정품 충전기

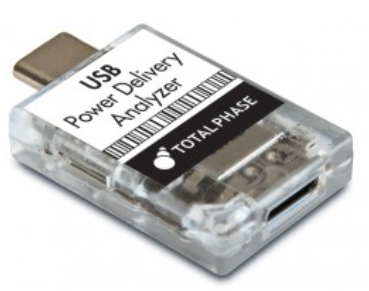

PD충전 분석기
삼성 갤럭시북 프로360에 동봉된 이 65W 충전기는 고정 전압으로 충전하는 Fixed PDO 4개(5V, 9V, 15V, 20V)를 지원하고, 전압이 배터리 상태에 따라 가변적으로 변하는 PPS 프로파일 5~20V/3.25A 1개를 지원하여 총 5개의 충전 프로파일을 지원한다고 표기되어 있습니다.

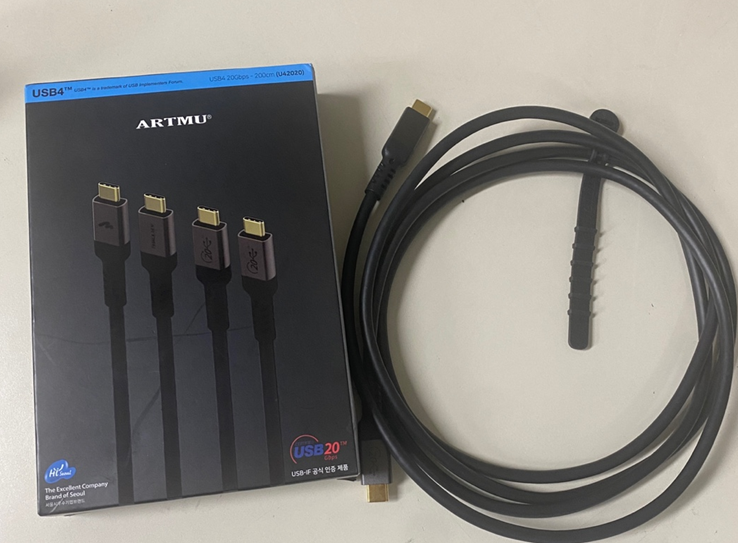

케이블은 20Gbps 속도에 최대 100W 충전까지 지원하는 USB 인증을 받은 아트뮤 제품을 사용했습니다.

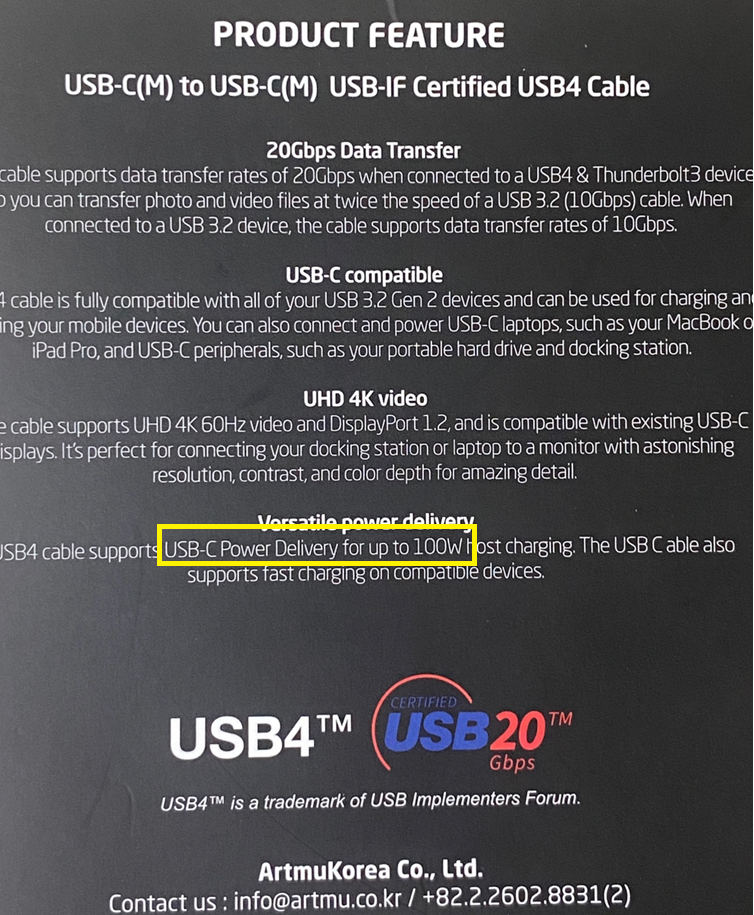

최대 100W를 지원
마찬가지로 충전 실험은 Z플립5가 완전히 켜지지 않을 때까지 방전을 시켜놓은 상태에서 시작하였으며, PD 분석기를 통해 전류가 완전히 0으로 떨어질 때까지 시간이 얼마나 걸리는지 확인했습니다.
앞서 Z폴드5에서 분석했지만 다시 한번 충전기의 메시지를 보도록 하겠습니다. 고정전압 프로파일 4개와 전압이 가변하는 PPS 프로파일 1개로 표기 되어있는만, PD 분석기로 확인한 결과 PPS 프로파일이 2개가 더 있는 것이 확인됩니다.

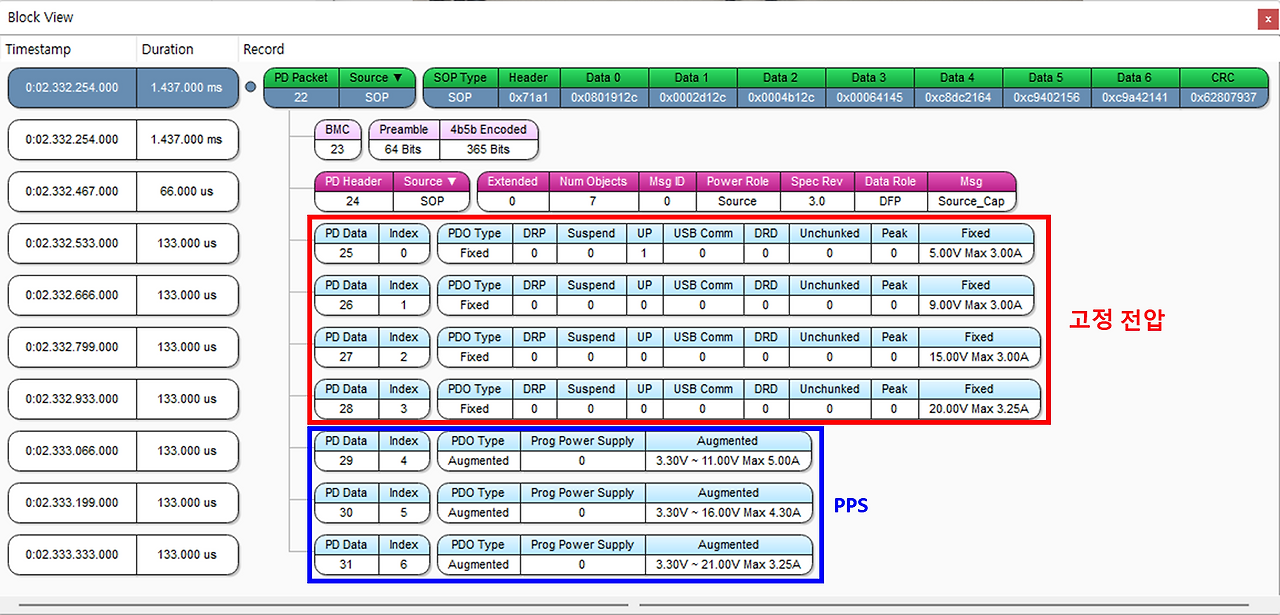

삼성전자 65W 충전기 프로파일 3.3~11V, 3.3~16V 프로파일이 더 있습니다.
충전기의 프로파일을 받은 Z플립5는 이 중에서 5번째 프로파일 즉, 3.3~11V를 충전할 수 있는 PPS를 선택했고, 최초로 요청한 전압은 8.18V로 전류는 1.95A를 요청했습니다.
Z폴드5의 경우 8V에 2.55A를 요청한 것에 비해 전압은 높게, 전류는 낮게 요청한 것을 확인할 수가 있었습니다.
Z플립5가 선택한 충전 프로파일
완충되기까지 모든 그래프를 살펴본 결과 최대 충전은 전압은 약 9.8V에 전류는 약 1.9A로 약 18.62W로 충전하여 Z폴드5 대비 약 5W 가량 낮게 충전하는 것으로 보입니다.
완충까지는 약 116분(1시간 56분)이 소요되어 배터리가 폴드에 비해 작음에도 불구하고 완충 시간까진 오히려 오래 걸리는 것을 확인할 수 있었습니다.
그리고 마찬가지로 배터리 양의 따라 전압과 전류가 충전 내내 가변하여 충전하는 PPS도 지원하는 것을 확인할 수가 있었습니다.

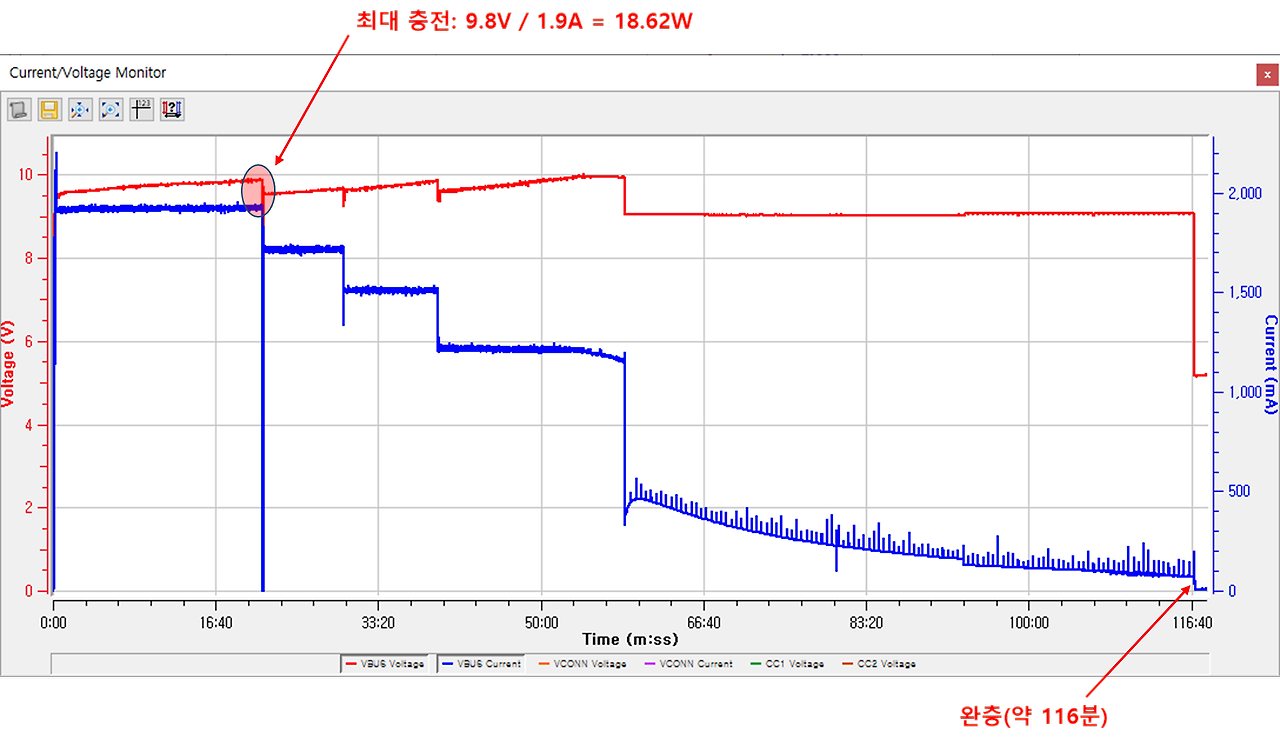

삼성전자 65W 충전기로 완충까지의 그래프
마찬가지로 65W까지 충전할 수 있는 충전기를 이용했음에도 20W를 채 채우지 못하는 충전양을 확인했습니다.
3.2 삼성전자 25W 충전기
그 다음으로는 삼성전자에서 판매하고 있는 25W 정품 충전기를 준비했습니다.

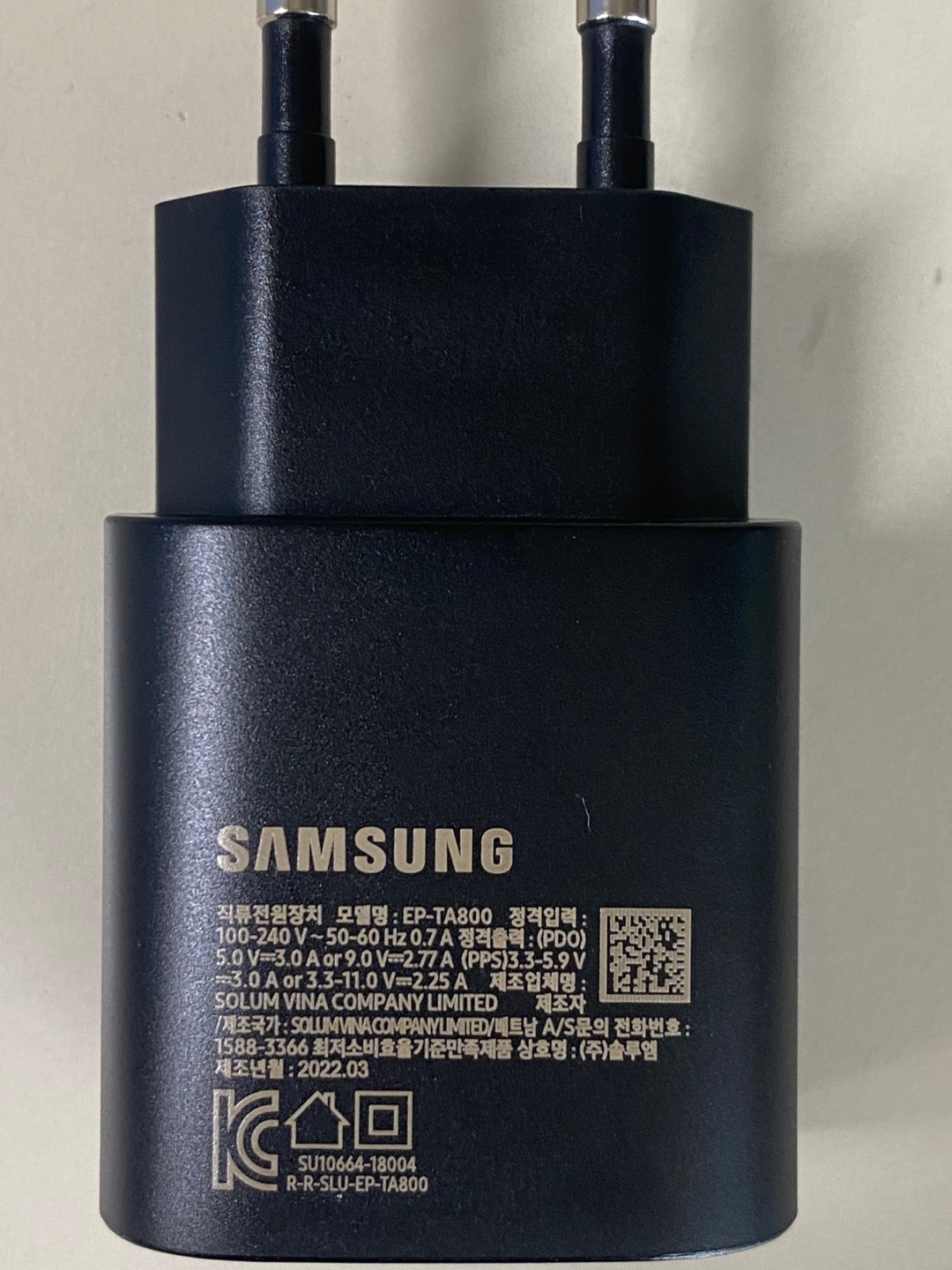

삼성 PD 25W 정품 충전기
삼성전자 25W 정품 충전기는 고정 전압으로 충전하는 5V/3A, 9V/2.77A PDO를 지원하고, 전압이 배터리 상태에 따라 가변적으로 변하는 PPS 프로파일 3.3~5.9V/3A 와 3.3~11V/2.25A 2개를 지원하여 총 4개의 충전 프로파일을 갖고 있습니다.

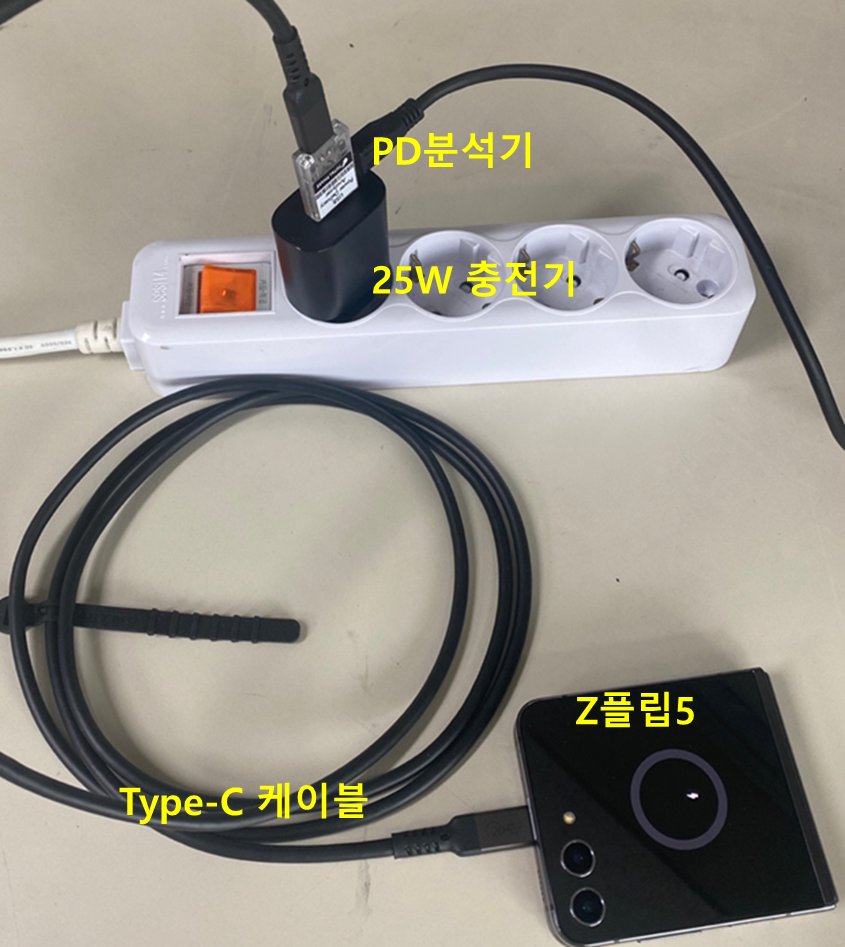

마찬가지로 케이블은 65W 충전 실험에 사용했던 동일한 아트뮤 케이블을 사용했습니다.
충전기의 메시지를 분석해보니 충전기에 적혀있는 그대로 고정 전압 충전 프로파일로 5V, 9V 2개가 있고, PPS 프로파일도 3.3~5.9V와 3.3~11V 두 개가 확인됩니다.

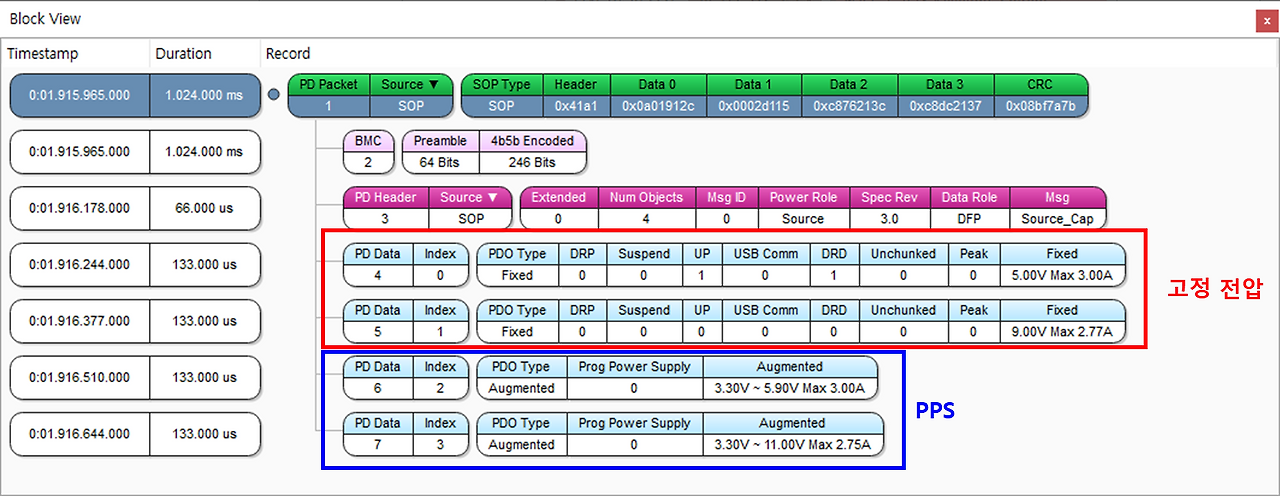

삼성 25W 충전기가 지원하는 충전 프로파일(총 4개)
충전기의 프로파일을 받은 Z플립5는 이 중에서 4번째 프로파일 즉, 3.3~11V를 충전할 수 있는 PPS를 선택했고, 최초로 요청한 전압은 8.56V로 전류는 1.95A를 요청했습니다. 선택한 프로파일이 앞서 65W 충전기에서 선택했던 프로파일과 동일합니다.
역시나 Z폴드5 대비 전압은 높게 요청하고 전류는 낮게 요청하는 것을 확인할 수가 있습니다.

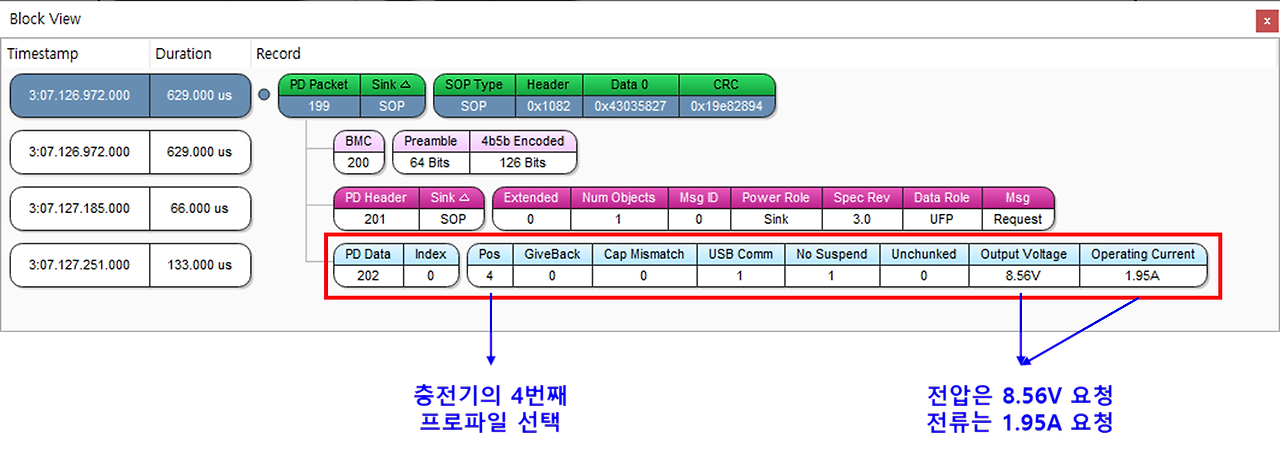

Z플립5가 요청한 충전 프로파일
완충되기까지 모든 그래프를 살펴본 결과 최대 충전은 전압은 약 9.5V에 전류는 약 2.5A로 약 23.75W로 앞서 65W 충전기로 충전했을 때 보다 살짝 낮긴 하지만 거의 같다고 봐도 무방할 것 같습니다.
완충까지는 약 120분(2시간)이 소요되어 65W 충전기 대비 4분밖에 차이가 나질 않았지만 역시 Z폴드5 대비 충전 시간은 오히려 늘어난 것을 확인했습니다.
또한 마찬가지로 PPS를 지원하여 전압과 전류를 가변하여 충전하는 모습을 보였습니다.

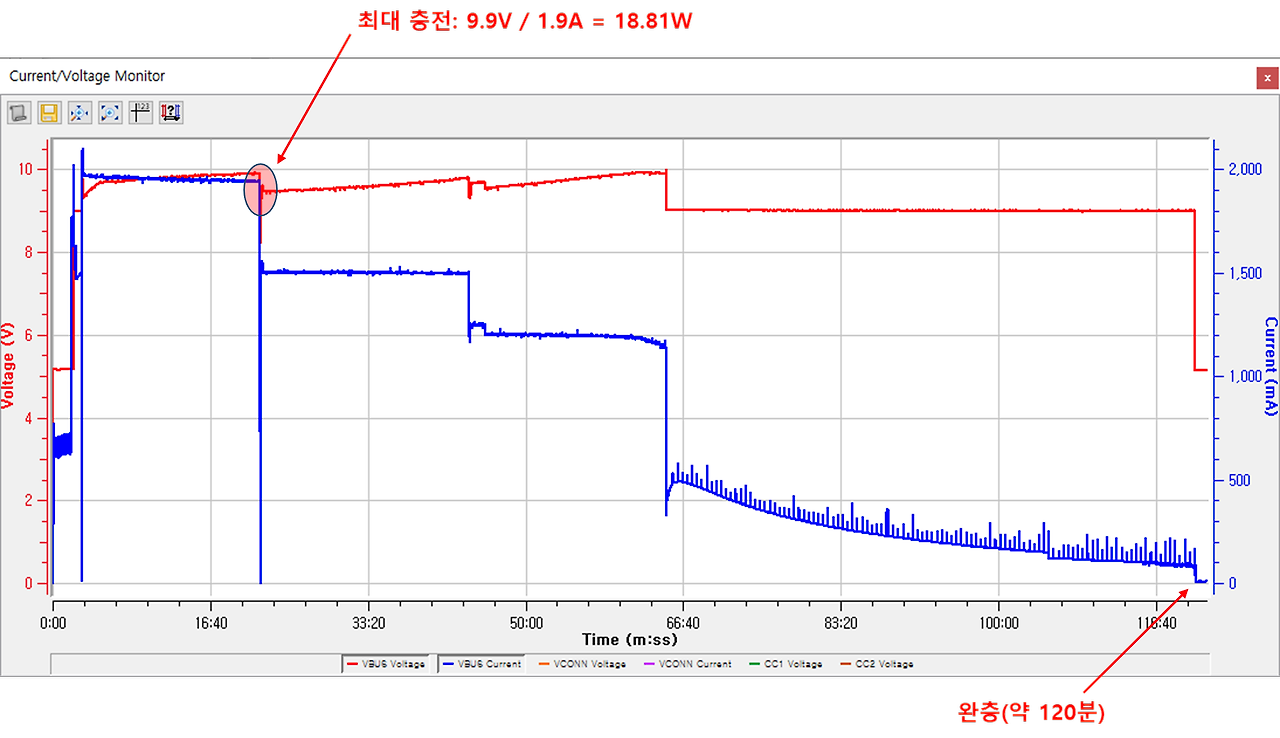

삼성전자 25W 충전기로 Z폴드5 완충까지의 그래프

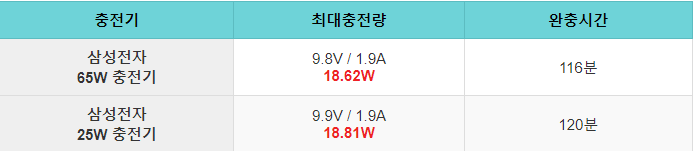

4. 정리
- Z플립5의 최대 충전량은 약 20W
- PPS를 지원하므로 PPS를 지원하는 충전기 사용하는 것을 추천
- 3A 이상의 충전을 지원하지 않고 있어 E-Marker 케이블은 불필요
- 최소 25W 이상의 PPS를 지원하는 충전기를 사용하는 것을 추천
